Så här kan du dimensionera kabel eller skyddets storlek med en effektbrytare
Effektbrytaren kan användas som både överlastskydd (termiskt skydd) och kortslutningsskydd (magnetiskt skydd)

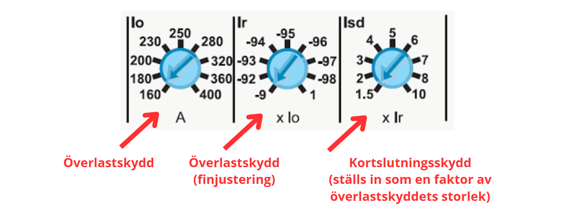

Exempel, bild 1:

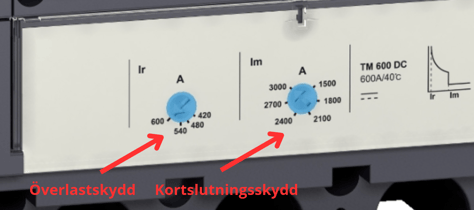

Exempel, bild 2:
Effektbrytare av olika fabrikat ser olika ut, och benämningarna för respektive funktion kan variera. På mer avancerade brytare kan man även göra andra inställningar som t.ex. att tidfördröja kortslutningsskyddet ("korttidsskyddet").
1. Belastningsförmåga & överlastskydd

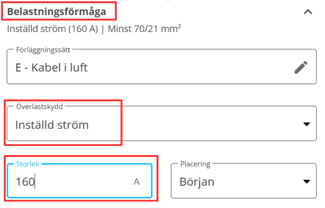

Under Belastningsförmåga väljer du sedan "Inställd ström" och skriver in den märkström för överlastskyddet som du ska ha (motsvarar säkringssotrlek för exempelvis en knivsäkring), t.ex. 160A. Överlastskyddet skyddar främst kabeln mot just överlast.
2. Utlösningsvillkor & kortslutningssydd

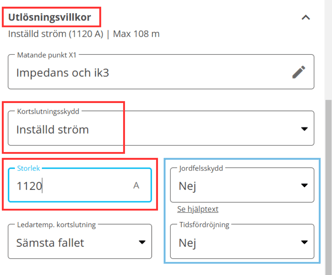

Under Utlösningsvillkor väljer du också "Inställd ström". Kortslutningsskyddet ska se till att kretsen kopplas från i tid vid fel/kortslutning för att skydda personer och ansluten utrustning. Här får man sedan titta på den effektbrytare man har tänkt använda, i regel ställer man in Kortslutningsskyddet ca 5-10 x Överlastskyddets storlek. Det görs antingen med en faktor, t.ex. x 6 (se bild 1, överst) eller att man ställer strömstyrkan direkt (se bild 2, överst)
Alltså 160A x (exempelvis) 6 = 1120A.
I den blå rutan ovan kan du göra val för Jordfelsskydd och Tidsfördröjning, men detta är valbart, och ska endast ändras om man har dessa funktioner i elcentralen/effektbrytaren för beräknad kabel/krets.
För utrustning med stora startströmmar bör man använda en högre faktor/inställd kortslutningsström - följ tillverkarens anvisningar. Medan man för belastningar som inte har stora startströmmar kan använda en lägre faktor/inställd kortslutningsström.
Lägre faktor = längre maxlängd för kabeln
Högre faktor = kortare maxlängd för kabeln
