Sähköasennuksia tehtäessä asennustesterillä voidaan mitata silmukkaimpedanssi ja testeri laskee siitä automaattisesti oikosulkuvirran. Tietoa käytetään etenkin syötön automaattisen poiskytkennän toiminnan varmistamiseksi.
Esimerkiksi C16-johdonsuojakatkaisija vaatii vähintään 200 ampeerin mitatun oikosulkuvirran. Suunnitteluohjelmalla tai paperilla lasketulle oikosulkuvirralle vaatimus on vähintään 160 A. Mitatun arvon on oltava 25 % laskettua suurempi, koska johdinmateriaalin resistanssi kasvaa johtimen lämmetessä, ja syötön automaattisen poiskytkennän on toimittava myös kuumalla johdolla.
ELVIS-ohjelmaan syötetään tiedot mitoitusta varten tyypillisesti ilmoittamalla alkupisteen silmukkaimpedanssi ja kolmivaiheoikosulkuvirta (Ik3). Arvot syötetään erikseen, ja ohjelma käyttää niitä kahteen eri laskelmaan: silmukkampedanssia käytetään jännitteenalenema- ja häviölaskelmissa ja varmistamaan riittävän suuri oikosulkuvirta syötön automaattista poiskytkentää varten – oikosulkuvirta ei saa olla liian pieni, jotta johdonsuojakatkaisija tai sulake toimii riittävän nopeasti. Ohjelmaan syötettyä alkupisteen oikosulkuvirtaa ELVIS käyttää suojalaitteiden katkaisukyvyn varmistamiseen – oikosulkuvirta ei saa olla liian suuri, ettei suojalaitteiden katkaisukyky ylity.
Esimerkiksi tyypillisen ryhmäkeskuksissa käytetyn johdonsuojakatkaisijan katkaisukyky on 6 kA. Saatavilla on myös 10 kA katkaisukyvyllä varustettuja johdonsuojakatkaisijoita. Jos oikosulkuvirta on tätä suurempi, käytetään suojalaitteena sulakkeita.

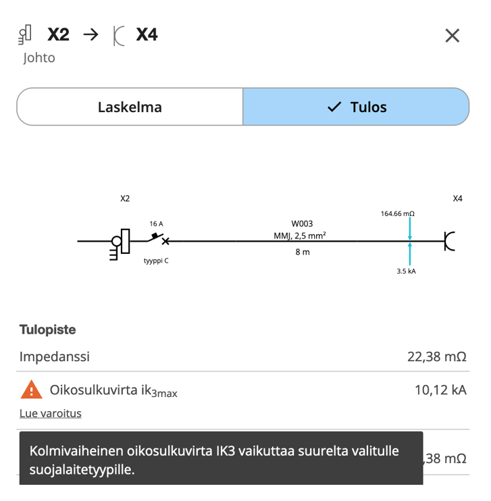

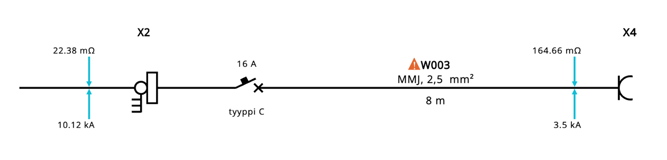

Jos 10 kA raja ylittyy ja suojalaitteeksi on valittu johdonsuojakatkaisija, ohjelma varoittaa liian suuresta oikosulkuvirrasta:
Ohjelmaan syötetty alkupisteen silmukkaimpedanssi ja kolmivaiheoikosulkuvirta (Ik3) ovat siis luonteeltaan erilaisia ja niitä käsitellään laskelmissa erikseen. Molemmat ovat maksimiarvoja. Syötetty oikosulkuvirta-arvo on suurin mahdollinen oikosulkuvirta, joka alkupisteessä voi olla. Näin varmistuu, että asennuksessa käytettyjen suojalaitteiden katkaisukyky ei ylity. Silmukkaimpedanssi on niin ikään suurin arvo, ja ohjelma laskee siitä muun muassa oikosulkuvirran pienimmän mahdollisimman arvon: mitä suurempi silmukkaimpedanssi, sitä pienempi oikosulkuvirta.
Näin tulee varmistettua sekä suojalaitteiden riittävä katkaisukyky että syötön automaattisen poiskytkennän kannalta riittävä oikosulkuvirta.
